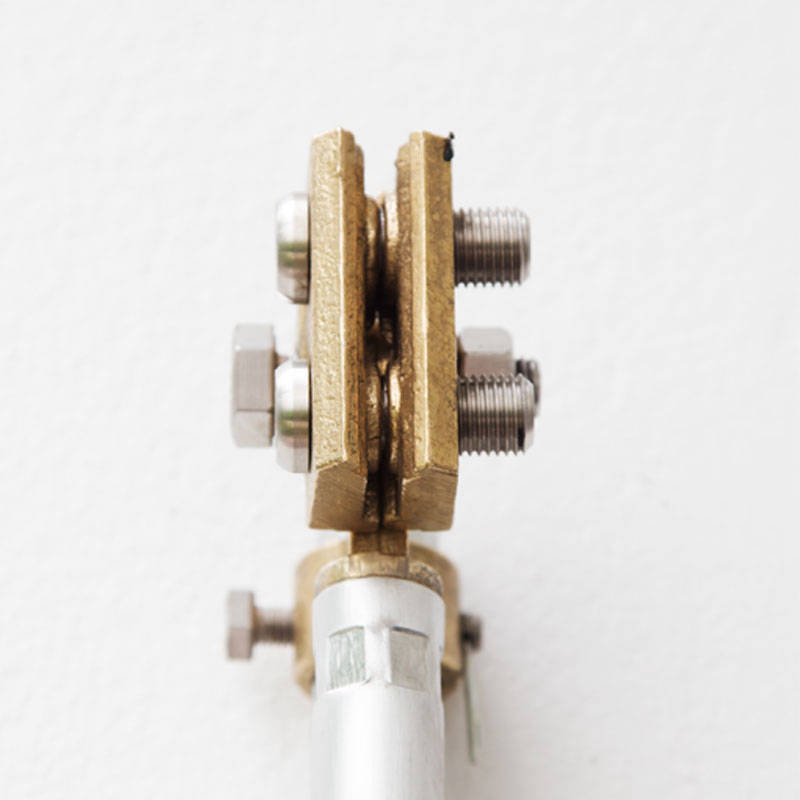

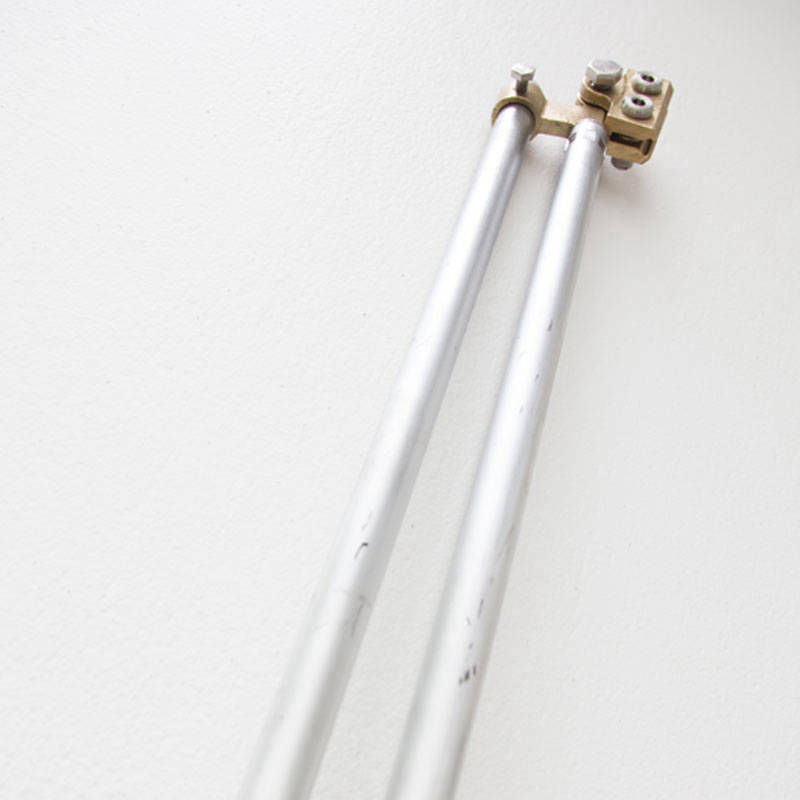

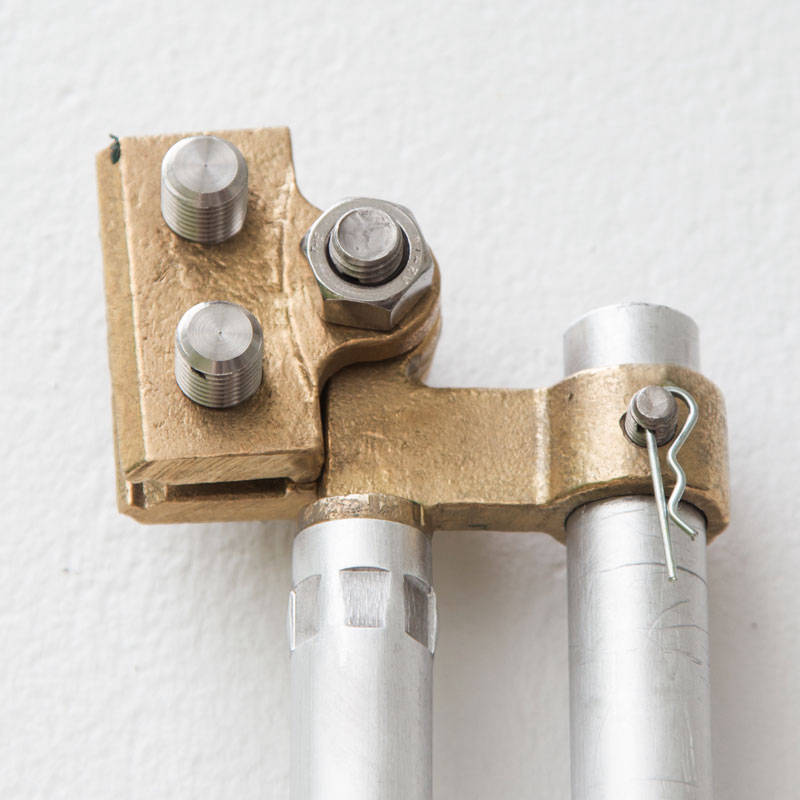

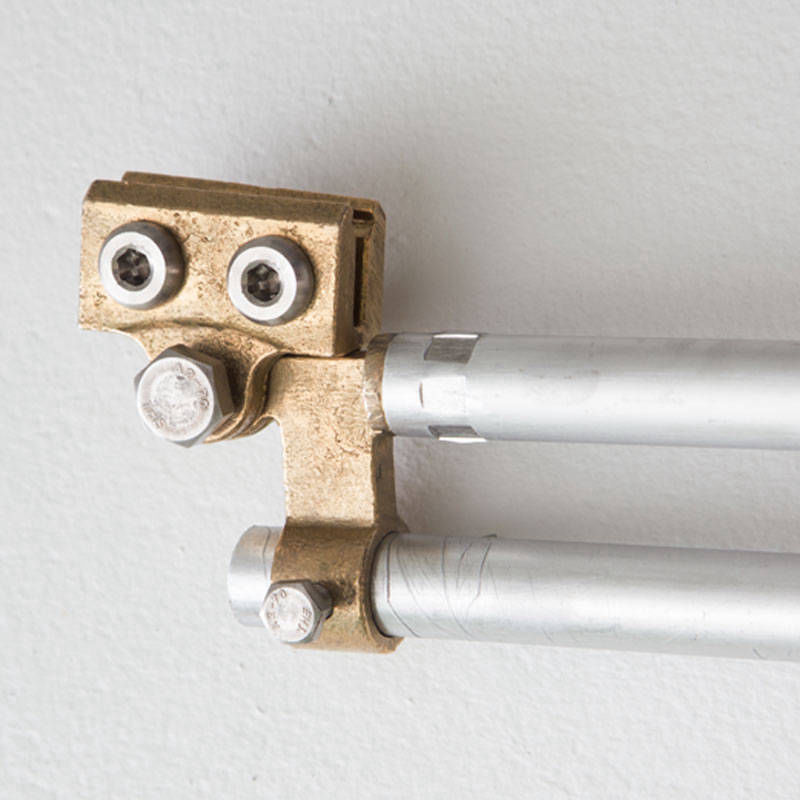

Dispositivo Bi escalonado para Cruce

Herraje de union doble para alambre ranurado de cobre de 170 o 130 mm2 utilizado en tramos donde el alambre ranurado sufre cruzamiento.

MATERIALES
Mordaza, tapa de mordaza, herraje de Unión, la tuerca de unión y el dispositivo de anclaje del
extremo del conjunto (no esta mencionado en el plano), se ajusta a la Norma IRAM 782 C95200.
Dureza:
110-130 brinell.
En el caso del Tornillo Allen, Pasador de Aletas, Arandela de Seguridad y Arandela de Presión en Inoxidable según
IRAM 690.30302.
Bulón con tuerca y el pasador de aleta construidos en Acero Inoxidable
IRAM 690-30302
Caño de aluminio: en aluminio 5052
